装置メーカー設計者様向け
設計支援サービスDESIGN SUPPORT
ベース図から先の仕様変更・設計変更に対応します。
半導体製造装置・検査装置全般に対応可能。
01. メカ設計（機械設計）
- 概念設計
- アイデア出しや開発会議から参加し、製品の基本的な方向性やコンセプトを決定するお手伝いをいたします。目標スペック、予算、開発期間、実現可能性、機能、仕様、サイズ、レイアウトなどを検討します。
- 構想設計
- 目標スペック、予算、開発期間などを明確にいたします。機構の検討、駆動方式の検討、部品構成の検討を行い、概略構造の仕様決めを行います。
- 基本設計
- 構想設計で決まった要求仕様をより具体的に数値や仕様に落とし込み、部品の形状、サイズ、配置、動きなどを具現化します。
- 詳細設計
- 装置のベース図を頂ければ、要求仕様に基づき、部品図の作成（形状、寸法、公差、材料、表面処理などの情報を記載）、組立図の作成、BOM（部品表）の作成をいたします。
標準サービス
- ・メカ構成表
- ・組図（3D、2D）
- ・3Dモデリング
- ・部品表
- ・部品図
- ・外観図
- ・配管系統図
CADツール 【 対応可能 】
- ・AutoCAD（2D）
- ・SOLIDWORKS（3D)
- ・iCAD（3D）
- ・Creo（3D）
新規設計 【 仕様書から 】
- ・筐体設計（構造系
- ・機構設計（モーター等、駆動系）
● 構想から基本、DRを通して詳細に落とし込みます。
02. エレキ設計（電気設計）
標準サービス
- ・電気回路図
- ・電源系統図
- ・電気部品表作成
- ・接続図（配線図)
- ・インターロック系統図
- ・電装品配置図
- ・制御システム、アイテムの選定
- ・配線ブロック図（量産用）
- ・配線作業手順書作成
- ・制御システム系統図
- ・ケーブル図（量産用）
- ・通電チェックシート（手順書）作成
- ・I/O表
- ・電気部品選定
- ・I/Oチェック表（手順書）作成
● UL、CE規格の部品選定も対応します。
● ケーブル製作、制御盤製作、I/Oチェックまで対応します。
03. ソフト設計（電気制御設計）
標準サービス
- ・PLCラダー言語プログラミング
対応メーカー一覧
- キーエンス（KV Studio）
- 三菱（GX Works）
- IDEC（WindLDR）
- オムロン（CX-Programmer） - ・マイコン
● 動作確認、デバッグ作業まで対応します。
大浩の強みFEATURE
装置製造に直結した設計支援
製造現場の意見を設計に取り入れ、組み立て易い設計をいたします。
メンテナンス性を考慮した機器の配置をいたします。

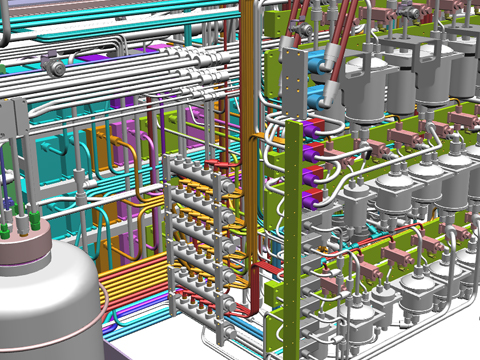

３D配管図
製造時の品質が違います。
WET系全般が強みです。
配管系統図から３D配管図を作成します。
部品表管理
改版管理と部材手配元管理を一元化。
購買部、製造部との「見える化」を促進。
設計作業から組立、調整、検査まで一直線
- 標準機（設計ベース図、流用図）から客先仕様（一品一様）への設計変更をメカ、エレキ、電気制御（PLC)全面でサポートをいたします。
- 設計完了後は、加工品手配、制御盤製作、メカ組立、機内配線、I/Oチェック、ソフト・インストール、デバッグ作業補助、出荷前バラシ作業まで対応可能です。
● 3Dから2D図面作成、部品図へのバラシも対応します。
